思普PLM软件系统- 电子设计管理

思普PLM软件系统- 电子设计管理

当前，电子信息产业已经走进千家万户，让我们的社会和生活发生了翻天覆地的变化，电子信息产业的发展水平代表了一个国家的发达水平。然而企业在进行产品研发管理的过程中却面临着元器件种类繁多、重用度低、同一个PCB板何如对应多种原理图的设计、电子物料替换元器件优先级与供应商管理、快速打通从ECAD设计图纸->EBOM(设计)->MBOM(工艺)->PBOM(生产)的数据流、 产品开发周期长等一系列问题，严重阻碍了企业管理信息化的推进。

思普PLM软件系统电子设计模块以BOM为中心组织所有产品数据，通过ECAD集成接口和应用软件封装等技术打通企业数据流，保证数据“进得来、管得好、出得去”，并潜心研究用户操作习惯，持续提高思普PLM的易用性，使得数据录入、新设计等工作方便、高效，工程师使用得心应手。

电子设计管理的特色

全部关闭

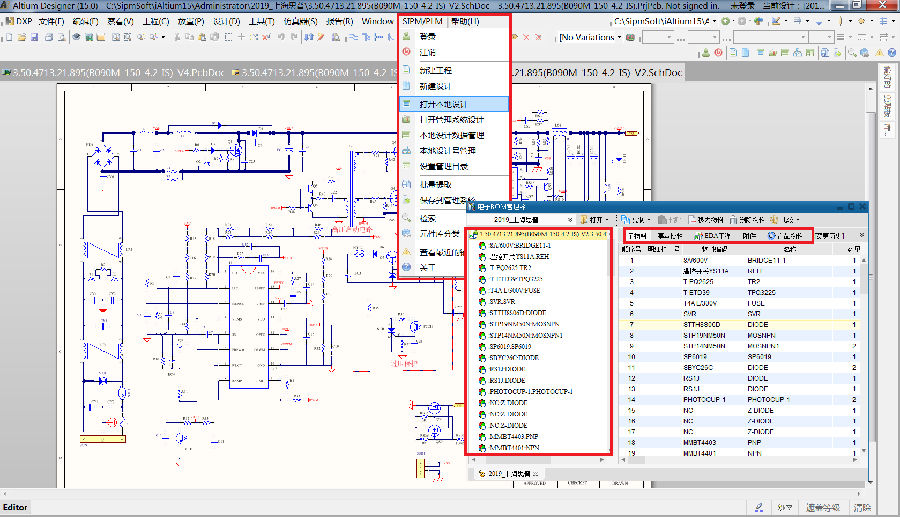

• （一）领先的ECAD集成功能

  思普PLM软件系统提供以企业数据总线为基础的ECAD集成解决方案，实现电子设计图纸(Protel、Altium Designer、Cadence、CP-CAD、Allegro、OrCAD、Mentor、Zuken)的全面嵌入式数据集成，特别是对于元器件符号库，元器件分类库的统一管理，确保了ECAD设计工作与PLM之间的双向数据交流，使得从原理图设计开始，就能得到思普PLM软件系统系统的强大支撑，极大地提升了设计效率。

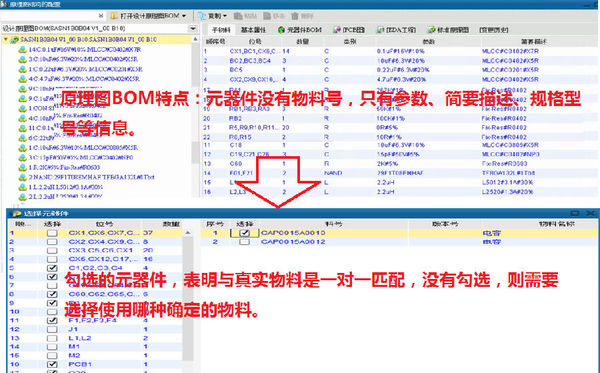

• （二）原理图中的元器件与实际生产使用的元器件自动匹配

  思普PLM软件系统通过ECAD接口自动从原理图上提取数据创建ECAD BOM，提取元器件规格型号等信息，并以此为基础实现原理图中的元器件与实际生产使用的元器件进行物料匹配、同时实现对替代件进行有效统一管理。






• （三）元器件库管理

  建立企业统一的元器件库，不同类型元器件可以使用多态属性进行管理，系统支持按照多态属性进行快速查找元器件。

  系统对元器件多态属性进行一致性校验，可有效减少元器件一物多码的现象。






• （四）元器件替代管理

  元器件替代是指元器件的替换料，通常是企业为了保证产品的正常生产和准时交货而产生的。当一种元器件在无法得到预期采购的情况下，可以通过采购其他相似的元器件来满足生产需求，当然该相似的元器件必须要以与被替代的元器件具有相同的性能并不会影响产品的最终质量为前提。思普PLM提供了两种元器件替代方案：一种是全局备选件，在任何情况下均可以实施替代，另一种是特定BOM的替代件，只在指定产品中实施替代。并提供了替代优先级的定义，能完整满足电子行业元器件替代的需求。

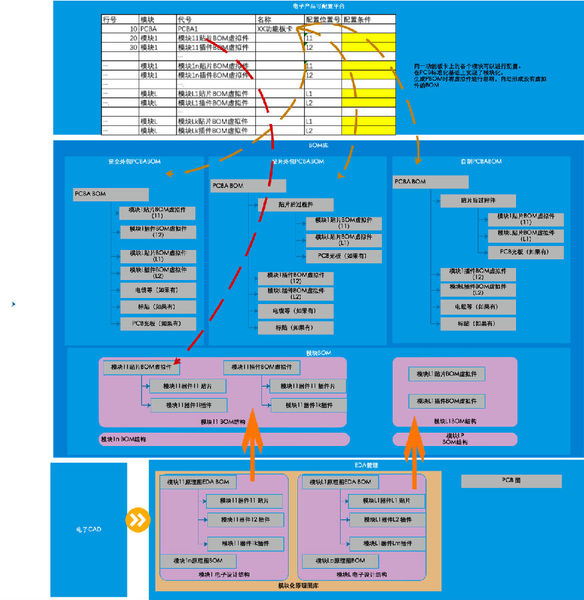

• （五）支持同一PCB板上实现多种原理图设计

  PCB标准化是电子行业标准化的基本需求，企业在设计过程中，通常一个PCB板可以通过更改核心元器件的型号(如CPU，内存，网卡，传感器)来生产不同规格的产品，通过思普PLM软件系统的系列化模块化配置方案可以实现同一PCB板适配多种规格产品的原理图设计。思普PLM软件系统同时支持更高程度的标准化模块化，实现原理图级别的模块化，如一个PCBA可以分解成电源模块、主控模块、存储模块、通信模块等，实现原理图模块化，通过原理图模块化的配置满足不同订单的需求。

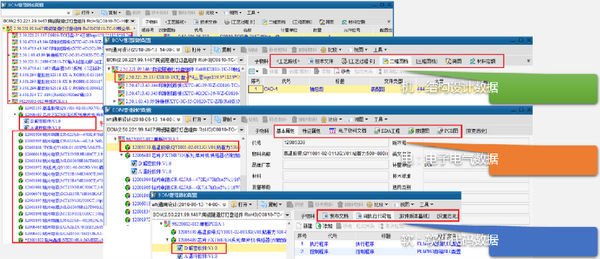

• （六）机电软一体化并行设计

  思普PLM软件系统通过以BOM为纽带将产品的所有数据关联起来进行管理，以此有效组织机电软各个学科的数据。不但能够方便的实现数据的关联查询，也能够更好的实现跨学科的业务协同和变更协同处理。






• （七）打通ECAD BOM(图纸)> EBOM(设计)>MBOM(工艺)>PBOM(生产)的数据流

  思普PLM软件系统通过不同BOM之间数据的转换来实现产品开发不同阶段，不同部门人员对不同类型BOM的需求，实现产品从概念提出到退市的全生命周期管理。




电子设计管理的效益

电子设计管理的优势
