发表时间：2026-08-05 14:17 原理图到底该不该带物料号？思普PLM电子物料管理从匹配到模块化全解析 电子物料管理，到底能不能别再折腾硬件工程师了？现在的电子产品，基本是一个电路板打天下。不管是扫地机器人、车机大屏还是医疗内窥镜，核心都离不开PCBA。思普软件长期服务于全球领先的离散制造企业，创造性提出了产品平台化、订单设计配置化的指导思想，实现了结构设计、电子设计、电气设计、软件开发管理的高度解耦。但硬件工程师最头疼的往往不是电路设计本身，而是“这个电阻到底能不能买”、“换了个供应商图纸要不要升版”、“BOM表怎么又对不上了”这类破事。 思普PLM在这方面趟出了一条路，结合我们实际推行的经验，聊聊几个关键点。
一、电子行业研发管理的那些“隐痛”在深入解决方案之前，先说说电子企业普遍面临的几类痛点。这些痛点不解决，再好的工程师也得被活活拖死。 痛点一：BOM结构复杂且高频变更。 电子产品集成度高，BOM层级深、物料种类多，设计变更频繁。传统BOM管理方式难以保障准确性与实时同步，错料、停线风险居高不下。一个手机主板几百颗料，改一版原理图，BOM得重新对一遍，漏一个就等着贴片回来哭吧。 痛点二：软硬件协同脱节。 软件与硬件开发并行但数据割裂，缺乏统一关联机制，集成测试阶段问题集中爆发，返工成本高、周期不可控。硬件说“我板子好了”，软件说“我固件还没调完”，互相等、互相催，项目延期成了常态。 痛点三：一物多码，物料混乱。 图纸、BOM分开管理，未形成统一管理，表单报表人工填写维护，错误率高；变更管理不规范，版本管控不严谨，图纸重复画，造成一物多码。同一个10k电阻，三个人建了三个料号，采购都不知道该买哪个。 痛点四：知识资产流失严重。 高频迭代下，典型电路模块、PCB布局规则、测试用例等经验未结构化归档，新项目重复设计率高。老工程师一走，带走一脑子经验，新来的只能从头踩坑。 痛点五：合规性管理压力大。 需同时满足RoHS、REACH、WEEE、UL、FCC等多国环保与安全法规，物料合规状态分散管理，缺乏自动筛查与预警机制。出一次合规问题，产品召回、出口受阻，损失惨重。 这些痛点环环相扣，根源在于设计数据和物料数据没有在统一的平台上管理。思普PLM要做的，就是把这两条线拧到一起。
二、原理图上到底标不标物料号？这是个分水岭很多老工程师的习惯是在原理图里直接把料号写上，觉得这样一劳永逸。但在实际落地中，这么干往往是给自己挖坑。 模式一：原理图带物料号设计——看似省事，实则添乱功能层面：设计人员在原理图设计阶段，直接为每个元器件赋予PLM系统中的物料号。原理图本身就成了BOM的载体。 应用场景：多见于元器件品类较少、物料高度标准化的企业，或对设计数据一致性要求极高的军工、航空等领域。 但实际跑起来全是坑： 痛点1：图跟BOM死绑，一张图只能对应一个BOM。 后续要是想做不同配置（比如出口版换一批便宜的电容），只能重新拷贝原理图，图纸数量直接翻倍。思普PLM在实施中观察到，BOM变更如果不能自动从设计部门延伸到工艺、生产和采购部门，就会导致物料呆滞与产线停工。 痛点2：改型设计时容易漏改物料编码。 产品升级换了个主控芯片，工程师得在原理图里把跟这个芯片相关的几十个外围器件的料号全扒拉一遍。漏改一个，贴片回来就是废板。这种问题在客户那边见得太多了。 痛点3：供应商变更导致图纸被动变更。 本来用的是A家的MOS管，人家停产了换成B家的，性能完全一样。就因为在原理图里写死了A家的料号，你不得不升版图纸、走一堆变更流程，其实电路功能半点没动。图纸版本越积越多，管理成本越来越高。 价值反思：这种模式的**“价值”就是设计阶段看起来“一步到位”，但后续的维护成本呈指数级增长。对于产品迭代快的电子行业，这模式基本走不通。 模式二：原理图不带物料号设计——把工程师从料号泥潭里捞出来功能层面：原理图只描述“我要一个10kΩ、0603封装的电阻”，至于它是国巨的还是村田的、物料号是多少，那是PLM系统该操心的事。思普PLM通过ECAD接口自动从原理图上提取数据创建ECAD BOM，提取元器件规格型号等信息。 具体功能拆解： 功能1：EDA接口自动提取。 思普PLM深度融合主流EDA设计工具（Altium Designer、Allegro、ORCAD、CADENCE、PADS等），实现原理图、PCB与PLM系统的双向数据集成，确保设计数据自动同步、版本统一、变更可控。设计人员只需在统一制定的图纸模板中完成设计，便可通过接口将图纸上传到PLM系统，整套图纸进入系统时可直接提取生成树状产品BOM。 功能2：元器件仅描述型号规格。 原理图中的每个元器件只记录型号、规格、封装方式等工程属性，不涉及具体物料号。这符合电子工程师“专注于电路功能设计”的工作习惯。 功能3：通过型号规格匹配形成设计BOM。 系统拿着这张“需求清单”去物料库里匹配，匹配上了就填料号，匹配不上就走新增申请。原理图器件可以自动匹配物料库，也可以人工匹配电子物料库。 功能4：原理图与BOM一对多。 同一张原理图可以匹配不同的物料组合（如不同供应商、不同等级的同规格器件），实现一张原理图支撑多种BOM配置。 功能5：原理图被动变更大幅减少。 换供应商只需要在匹配环节动动手，原理图纹丝不动。BOM变更自动同步至工艺、生产、采购、质量等部门，实现端到端闭环，避免错装、呆滞或产线停摆。 应用场景：适用于大多数电子产品企业，特别是产品迭代快、系列化程度高的消费电子、汽车电子、医疗设备等行业。 核心价值：
推荐理由：这套玩法的核心逻辑就八个字——功能解耦，匹配后置。把工程师从料号的泥潭里捞出来，让他们专心画板子，这才是电子PLM该干的正事。 三、物料匹配这件事，思普的玩法是“半自动挡”完全自动匹配其实不现实，因为电子物料的替代关系太复杂了，有时候采购说这颗料没货，必须用另外一家的，哪怕参数有细微差别也要人工确认。 3.1 元器件匹配清单表思普PLM为每张原理图自动生成一张元器件匹配清单表。该表由系统自动从ECAD BOM中写入，包含位号、元器件规格、封装方式、元器件属性、物料代号、物料名称等核心字段。作为中间过程数据，不纳入正式文档生命周期管理。 3.2 匹配规则库思普PLM支持建立电子物料匹配规则库，在电子解决方案下进行匹配规则的维护。规则库可定义型号规格的匹配规则（精确匹配、模糊匹配、通配符匹配等）、封装方式的匹配规则、供应商的匹配优先级、物料优选等级等。 匹配状态可视化：在电子设计接口设计完成并提交时，系统会去与PLM的设计元器件清单库做匹配。匹配结果通过颜色直观标识——蓝色代表完全匹配上（直接引用提交），黑色代表未匹配上（需在PLM系统申请新的元器件，通过后产生设计元器件清单）。 3.3 自动匹配与手动匹配自动匹配：系统根据匹配规则库，自动将元器件清单中的型号规格与PLM物料库进行比对。无论是已匹配还是未匹配的器件，可匹配物料的界面都相同——列出所有满足匹配条件的物料记录。设计人员鼠标双击即可将选中的物料号和名称写入匹配清单表。这不仅提高了匹配效率，还减少了人工操作的错误率。 手动匹配：对于自动匹配不成功或需要人工干预的场景，支持手动匹配功能。 无法匹配的处理：当元器件无法匹配到任何现有物料时，意味着需要申请新的元器件料号。系统引导用户走料号申请流程。通过思普PLM系统编码管理模块，根据零件所填信息自动生成编码，从源头上杜绝了一码多物的可能性。 3.4 生成产品BOM的硬性门槛思普PLM有个硬性规定：只有这张原理图里所有的器件都有了明确的物料号，系统才允许你点“生成产品BOM” 。这就保证了从设计端出来的BOM直接就能用，不会出现缺料号的半成品BOM流到下游。 BOM生成的时候，系统会自动把物料分成两个虚拟组立件——贴片件（SMT）和插件件（DIP）。这跟SMT和DIP两条产线完全对应，生产计划拿到手直接排程，不需要再人工拆分。 3.5 按参照原理图自动匹配思普PLM提供了“按参照原理图自动匹配”功能。用户选择一张已完成的参照原理图，系统将未完成匹配的元器件按照参照原理图对应产品BOM中的记录，将物料号和物料名称写入当前原理图的匹配清单表对应字段，并自动刷新全部界面。 应用场景：系列化产品开发——多个产品使用相似的电路设计时，只需完成一次匹配，其他产品即可参照复用。 核心价值：大幅减少重复匹配工作，提升系列化产品开发效率。 四、怎么管住“一物多码”的死穴电子物料属性太多，阻值、容值、精度、耐压、温度系数、封装……随便哪个维度弄错一点，就可能重复创建料号。 4.1 多态属性管理——不同器件，不同属性思普PLM支持物料属性的多态配置，不同物料类别可以建立不同属性。系统支持按元器件类型（如电阻、电容、IC、连接器等）定义独立的属性模板，实现“一类一模”：
应用场景：工程师在申请新料的时候，系统强制把这些关键属性填全，并且自动去库里查重。要是有人想建一个跟现有物料属性完全一样的料号，系统直接弹窗拦下来。 核心价值：

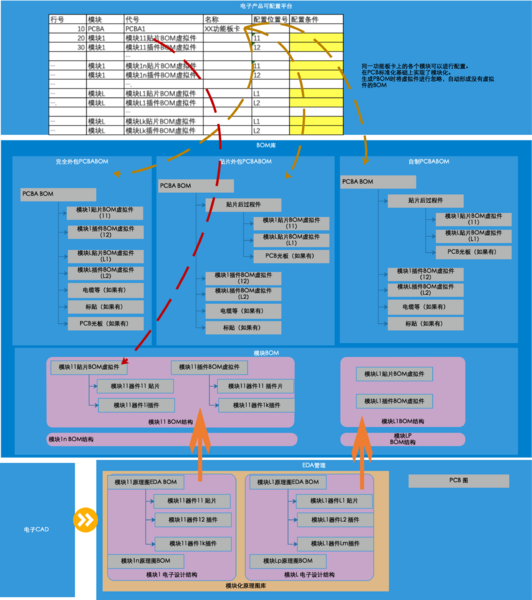

4.2 替代料与后继物料管理思普PLM还提供替代料与后继物料管理功能，结构化维护替代关系、生命周期状态及认证等效性。当主物料发生缺货、停产或供货风险时，合规的替代方案保障设计与生产的连续性。 应用场景：采购说“这颗料交期要16周，换一颗吧”，工程师不用重新改原理图、重新走变更，只需在PLM中调整替代料关系。 核心价值：供应链风险来临时，快速切换替代方案，不停产、不停线。 4.3 物料优选机制思普PLM支持设计工程师在选型阶段对拟用物料发起优选评审，依据物料优选等级、适用场景，系统优先推荐高复用、高可靠、低成本物料。 应用场景：工程师选型时，系统自动推荐优选库中的物料，而不是让工程师在几万条物料里大海捞针。 五、PCBA模块化——从“画一块板”到“搭一块板” |
