包装印刷行业是典型的“订单驱动型”离散制造业，但其复杂性远超普通制造业：

设计制造一体化：包装设计（结构、图案）直接决定生产工艺与物料

强定制化：订单高度碎片化，“一客一稿”是常态

多技术融合：结构设计、印刷工艺、材料科学、后道加工交叉

短交期压力：从设计到交付周期压缩至极限

版本管理复杂：同一物理结构需支持无数印刷变体

一、传统管理痛点 vs PLM解决方案

二、PLM核心模块创新实践

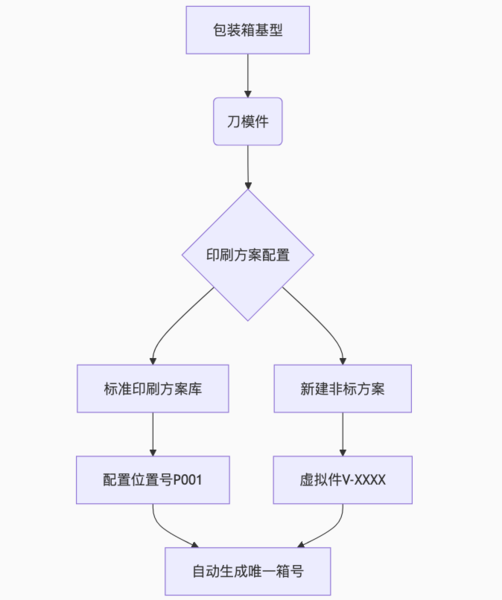

1. 包装箱的模块化智慧管理

关键技术实现：

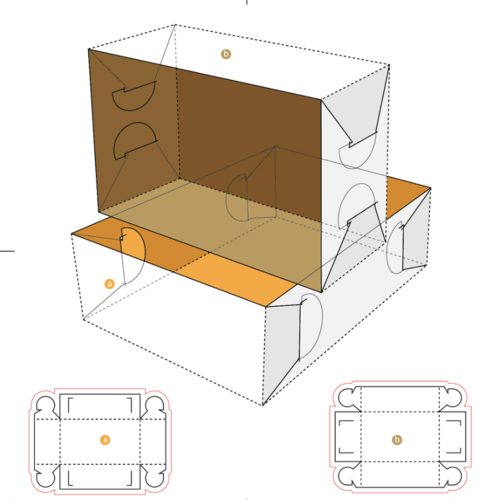

刀模件作为设计DNA：将包装结构固化为基础物料，确保物理属性一致性

印刷方案平台化配置：

在PLM中建立印刷方案虚拟件库（如企业Logo、警示标识、多语言文本）

通过配置位置号（如P001-P010）实现可视化选择

系统自动组合生成新物料号：箱体基型+印刷位置号 → BOX-203A-P001P005

印刷方案平台化配置架构

          1）建立印刷方案虚拟件库

数据建模：

        虚拟件库管理：

• 企业Logo库：按客户/产品线分类存储，支持版本追溯
  P-LOGO-001_v2（苹果2024新logo）

• 警示标识库：符合国际标准（如GHS/UL）
  P-WARN-005（防火标识）

• 多语言文本库：按语种+字符数构建
  P-TEXT-EN-20（英文20字符栏位）

     2）物料号自动生成规则

            编码结构：
[基型箱号]_[位置号组合]_[色系代码]
示例：

• 基型箱：BOX-203A

• 配置位置：正面(P001)+顶部(P003)

• 色系：红色系(R01)
  → 最终物料号： BOX-203A_P001P003_R01

冲突处理机制：
当相同配置重复生成时，系统自动检测并返回已有物料号，避免一物多码。

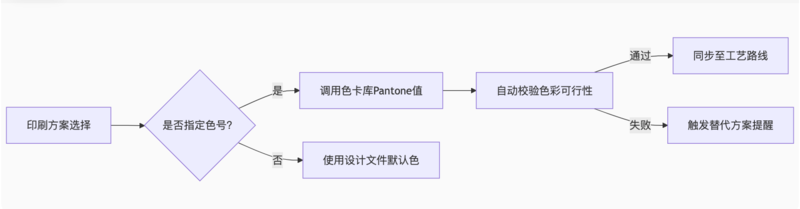

色卡-印刷方案联动

关键控制点：

1. 色彩合规性：校验客户指定色号是否在基材可印刷范围内

2. 成本联动：特殊色（如Pantone 871C金属色）自动标记溢价系数

3. 版本冻结：批准后的色号锁定文件防止擅自更改

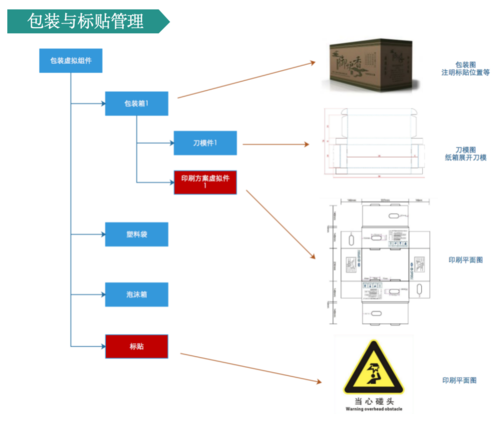

4）贴标管理的特殊逻辑

     4.1. 物理标签管理

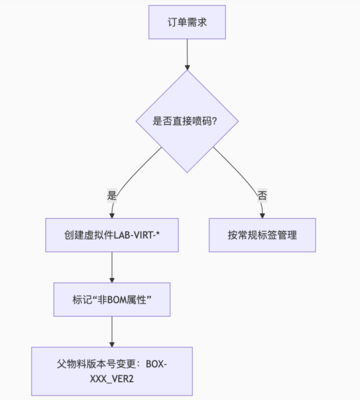

   4.2. 直接打标场景

核心规则：

• 虚拟件号包含打标内容哈希值：LAB-VIRT-SN{len=20}

• 不向ERP传递BOM结构，但输出工艺参数：

2. 标贴的敏捷化配置

将标贴定义为可配置虚拟件

通过配置器实现动态组合：

直接打标场景：标记为非BOM虚拟件，触发父件版本变更

3. 印刷方案智能管理

方案类型PLM实现方式应用场景

标准方案预置配置库+位置号绑定客户复用企业标准图案

非标方案新建虚拟件并关联设计文件定制化全幅印刷

组合方案多位置号联动配置区域性差异化印刷

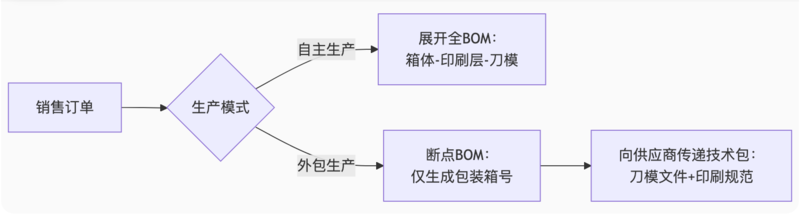

4. PBOM的精准生成策略

特殊规则处理：

外包场景：PLM自动屏蔽下级BOM，仅输出箱号与技术包

虚拟标贴：不向ERP传递BOM结构，但记录工艺要求

版本控制：任何印刷方案变更自动触发新版本号

三、实施效益量化

某上市包装企业PLM落地后数据对比：

四、行业突破性价值

破解“一物多图”困局

通过物理结构+印刷配置的二维管理模型，将物料基数压缩70%以上

实现设计制造联动

刀模数据直接驱动排产，印刷方案自动生成工艺路线

构建数字资产护城河

累积的印刷方案库形成企业**知识产权资产

柔性响应市场变化

新订单通过配置器快速响应，设计周期从天级降至小时级

未来演进：随着数字印刷技术普及，PLM正与智能印刷设备深度集成，实现“订单-PLM-设备”的闭环数据流。某龙头企业的实践显示，

通过PLM直接驱动数码印刷机，小批量订单生产成本降低40%，切换时间从45分钟压缩至7分钟。

包装印刷行业的PLM应用已超越传统PDM范畴，正成为连接创意设计与智能制造的神经中枢。只有深度理解行业特有的“物理结构+印刷变体”

双螺旋特性，才能释放PLM的真正价值，在定制化洪流中建立敏捷制造的核心竞争力。
