PLM系统在芯片半导体中的应用

PLM系统在芯片半导体中的应用

半导体芯片行业，研发和生产过程涉及高精度和复杂的技术，这使得研发具有明显的特点，同时对生产管理系统提出了极高要求。

以下是该行业的研发特点、加工工艺流程、晶圆制造和封装过程的区别以及PLM（产品生命周期管理）系统的应用。

一、半导体芯片研发特点

半导体芯片的研发具备以下显著特点：

高技术门槛：芯片‍研发要求深入的物理、化学、材料学知识，并对微电子设计和集成电路知识有深刻理解。‍

资金密集型：半导体研发和生产设备昂贵，特别是制造先进制程（如7nm、5nm甚至更小节点）的芯片，需要大量的资本投入。

研发周期长：芯片从设计到量产通常需要数年，且会经历反复的验证、测试和改进，涉及庞大的工程团队。

高精度和低容错性：晶圆制造、光刻、刻蚀、薄膜沉积等每个环节都需极高的精度，哪怕微小的误差都会导致电路失效。

二、半导体芯片加工工艺流程

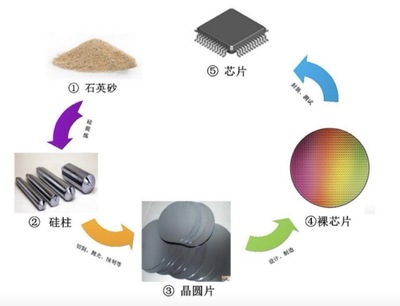

半导体芯片的生产流程通常分为晶圆制造和芯片封装两大部分。以下是对这两部分的详细描述：

1. 晶圆制造过程

晶圆制造是半导体生产的核心部分，通常包括以下主要步骤：

晶圆准备：采用高纯度硅材料，通过提拉法或区熔法形成单晶硅棒，然后切割成薄片，抛光成光滑的晶圆。

光刻（Photolithography）：光刻是将芯片电路图案转移到晶圆上的关键步骤。通过光刻胶的涂覆、曝光和显影，在晶圆表

面形成复杂的电路图案。

蚀刻（Etching）：将多余的材料蚀刻掉，保留光刻图案区域，形成芯片的微小结构。

薄膜沉积（Deposition）：利用化学气相沉积（CVD）、物理气相沉积（PVD）等工艺在晶圆表面形成不同材料的薄膜。

离子注入（Ion Implantation）：将特定杂质注入晶圆，调节硅的导电性，以实现半导体特性。

化学机械抛光（CMP）：抛光工艺使晶圆表面平整，以便于进一步加工。

晶圆制造‍的流程复杂而精密，经过几十次甚至上百次重复的光刻、蚀刻、沉积和抛光工序，最终形成数以百万甚至上亿‍的微型晶体管电路。

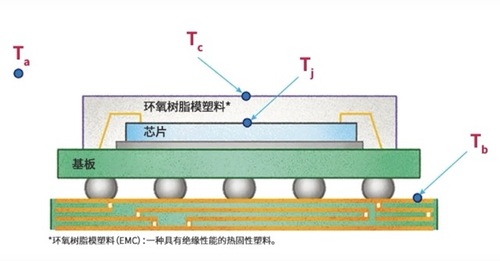

2. 芯片封装过程

晶圆制造完成后，将晶圆切割成单独的芯片，进入封装流程。封装主要包括以下步骤：

切割（Dicing）：使用精密的刀具或激光将晶圆切割成单个芯片。

绑定（Die Bonding）：将芯片黏贴到封装基板上，固定并连接。

线焊（Wire Bonding）：通过金属丝（如金丝或铜丝）连接芯片和封装基板，实现电信号传输。

密封（Encapsulation）：使用塑料、陶瓷或金属将芯片包裹密封，以防止物理损伤和环境污染。

测试（Testing）：对封装完成的芯片进行电气性能测试，以确保符合规格和质量要求。

3. 晶圆制造与封装过程的区别

加工对象：晶圆制造针对整个晶圆上的电路制造，而封装主要处理单个芯片。

工艺步骤：晶圆制造涉及光刻、蚀刻、离子注入等精密工艺，封装则包括切割、键合、封装和测试等步骤。

目标不同：晶圆制造的目标是形成功能电路，而封装的目标是保护芯片并实现外部连接。

封装的目的在于保护芯片、增强散热、提供电气连接，并实现外部接口。封装方式和材料的选择会直接影响芯片的性能、

可靠性和成本。

三、PLM系统在芯片半导体行业的应用

在半导体芯片的研发过程中，PLM‍（产品生命周期管理）系统不仅负责管理项目，还帮助控制研发工艺及测试过程。尤其是在芯片研发的复杂项目管理和精密的工艺管理中，PLM系统和LIMS（实验室信息管理系统）的集成能带来更全面的实验和工艺数据追踪和质量保障。以下是PLM如何管理芯片研发过程中的项目和工艺，以及如何与LIMS集成和管理数据的细节。

1、PLM在芯片研发过程中的管理作用

1.1、项目管理

项目规划：PLM‍系统支持对项目的时间表、资源和关键里程碑进行规划和分配。在芯片研发初期，PLM系统可以帮助定义‍设计、验证、工艺研发、封装、测试等各阶段的任务和时间节点。

资源分配：PLM系统可以优化人力、物料和设备等资源分配。通过集中管理研发人员和测试资源，确保资源高效利用，减少

重复和等待时间。

进度跟踪：PLM系统实时记录项目的进展，团队可以在系统内查看各阶段的完成情况。各任务的状态、问题、变更情况均可

以在系统中得到全面反馈。

变更管理：芯片设计中，项目需求或设计变更经常发生。PLM系统‍能进行全面的变更记录，包括原因、版本及变更的影响，确保所有相‍关方实时获知，避免信息滞后导致的错误。

1.2、工艺管理

工艺流程控制：PLM系统可以创建和管理标准化的工艺流程文件，确保所有工艺操作按标准执行，减少人为误差。

数据记录与追溯：每个工艺步骤的设备参数、材料批次、操作记录都保存在PLM系统中，便于后续追溯、分析和优化。

工艺改进与知识管理：在芯片研发中，PLM系统将知识管理模块与工艺流程相结合，对研发过程中的优化经验和数据进行

积累，为后续项目提供支持。新工艺开发完成后，通过PLM系统快速推广至全公司，提高工艺一致性。

1.3、质量管理与合规性

标准和法规的符合性：PLM系统记录所有研发和生产过程中使用的材料、工艺、测试流程，确保符合行业标准和法规要求，

如ISO、JEDEC等。

问题追踪与改进：PLM系统提供质量管理模块，当出现质量问题时，可通过系统进行原因分析，生成改进报告和优化方案。

2、PLM与LIMS系统的集成及数据管理

LIMS系统主要用于管理实验室和测试阶段的数据，包括样品管理、测试记录、实验结果等。通过与PLM系统集成，LIMS中

的数据可以更有效地支持工艺管理、研发追溯及质量控制。

2.1、数据集成与同步

双向数据流：通过API或其他集成方式，LIMS系统‍将测试数据传递至PLM系统，实现数据的无缝对接。PLM也可以将研发项目的‍需求或工艺参数发送至LIMS，以指导实验的开展。

统一数据平台：集成后，LIMS数据可集中在PLM系统内，便于所有研发团队在一个平台上查看实验数据、项目进展、工艺控

制等信息，避免数据孤岛现象。

2.2、样品管理

样品追踪：PLM系统可以追踪芯片的各个研发阶段，从晶圆制造到封装、测试的样品状态。LIMS系统生成的样品编号、位置

和历史记录同步至PLM，实现芯片样品的全生命周期管理。

实验结果关联：每个样品的测试结果和相关工艺参数通过LIMS自动同步至PLM系统，方便追溯某一研发工艺与测试结果的直

接关系，支持工艺的改进。

2.3、数据分析与反馈

实验数据可视化：集成的LIMS实验数据可以在PLM系统‍中可视化展示，帮助研发团队分析测试结果、工艺参数和质量数据，‍及时发现异常和优化设计。

实时反馈与改进：在集成LIMS数据后，PLM系统可以进行实时监控，一旦测试数据不符合预期或质量标准，PLM会自动生成

反馈报告并通知研发团队调整设计或工艺。

合规与质量控制质量追溯和改进：通过集成LIMS的实验数据，PLM系统可以在产品出现问题时快速查找到实验阶段

的参数，确定问题原因，形成改进措施。

法规符合性与审计：在数据集成的基础上，LIMS数据可随时导出为符合规范的报告，以满足芯片行业的合规性审计需求。

3、提升研发和生产效率的方式

通过PLM和LIMS系统的集成应用，半导体芯片研发的效率可以显著提升：

自动化与减少人为干预：自动化数据传输和统一管理减少了人为录入和数据传输中的错误，提高了准确性和效率。

加快研发进程：LIMS测试数据与PLM集成后，研发人员能更快速了解实验结果，并根据反馈调整设计和工艺，缩短了迭代周期。

实时监控和快速反应：在工艺和测试中，出现异常可实时反馈，帮助研发团队更快做出调整，减少试错时间。

PLM系统在半导体芯片研发中通过集成项目管理、工艺管理‍和质量控制，结合LIMS的数据支持，‍实现了研发过程的全面管理和优化，加速了产品研发进程并提高了整体效率。

总的来说，PLM系统是半导体芯片行业提高研发和生产效率的关键工具。它在晶圆制造和封装等环节中扮演了重要角色，

支持了整个生命周期的高效管理与优化。
