探究PLM如何管理FMEA

探究PLM如何管理FMEA

PLM中FMEA管理概述

在产品生命周期管理(PLM)系统中,FMEA(Failure Mode and Effects Analysis,失效模式与影响分析)是非常重要的一个环节。FMEA是一种

预防性分析方法,用于识别和评估产品或过程中可能发生的潜在失效模式,并采取相应的措施以降低其发生概率和影响。FMEA分析的结果可

以有效地支持设计优化、过程改进以及产品质量管理等。

FMEA主要包括两种形式:DFMEA(Design FMEA)和PFMEA(Process FMEA)。

DFMEA和PFMEA的区别

DFMEA注重于产品设计阶段,分析产品设计中可能出现的失效模式及其影响,以优化产品设计方案。而PFMEA则关注于生产工艺和制造过程,

分析在制造过程中可能出现的失效模式,并采取相应的预防措施。

DFMEA和PFMEA的主要区别如下:

分析对象不同:DFMEA分析的是产品设计,PFMEA分析的是生产工艺和制造过程。

分析阶段不同:DFMEA主要在产品设计阶段进行,PFMEA主要在生产准备和制造过程中进行。

分析重点不同:DFMEA关注设计引起的潜在失效,PFMEA关注制造过程引起的潜在失效。

改进措施不同:DFMEA的改进针对产品设计方案,PFMEA的改进针对生产工艺和制造过程。

FMEA库管理

为了有效管理FMEA分析过程和结果,PLM系统通常会提供FMEA库管理功能。FMEA库可以对历史FMEA分析信息进行统一存储和管理,包括:

FMEA分析报告:包括失效模式、发生概率、严重程度、检测概率以及推荐的纠正措施等。

FMEA分析过程:包括FMEA分析小组成员、分析时间、分析方法等。

FMEA分析结果:包括FROP(失效风险优先级)评分、关键失效模式等。

FMEA分析相关文件:包括工艺流程图、PFMEA表格等。

通过FMEA库的管理,可以实现FMEA分析结果的沉淀和复用,提高FMEA分析的效率和质量,从而更好地支撑产品设计优化和生产质量管理。

FMEA的作用与应用

FMEA在PLM中主要有以下作用和应用:

识别和预防潜在失效:FMEA可以提前识别产品设计或制造过程中可能出现的潜在失效模式,并评估其发生概率、严重程度和检测概率,从而采

取相应的预防措施。

优化产品设计:

DFMEA可以帮助工程师优化产品设计方案,降低潜在的失效风险,提高产品可靠性。

改进生产工艺:PFMEA可以帮助生产团队识别制造过程中的关键失效,并采取预防措施,提高产品质量。

支持质量管理:

FMEA的分析结果可以为FMEA、APQP等质量管理工具提供重要依据。

促进跨部门协作:FMEA需要跨部门团队共同参与,有利于促进设计、制造、质量等部门的协作和沟通。

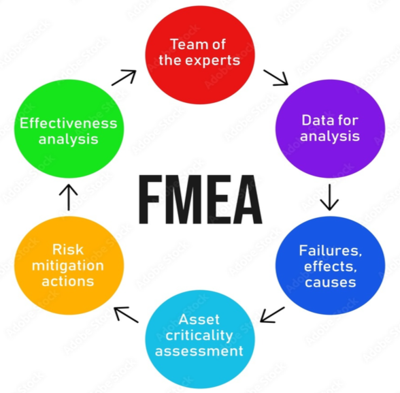

FMEA的实施步骤

一个完整的FMEA分析通常包括以下步骤:

确定分析对象和范围

收集相关信息和数据

识别潜在的失效模式

评估失效模式的严重程度、发生概率和检测概率

计算失效风险优先级(FROP)

制定相应的预防和纠正措施

跟踪并验证改进效果

FMEA‍分析的结果都需要记录下来,并存储到FMEA库中,供后续参考和复用。

FMEA库的应用场景

FMEA库在PLM中的典型应用场景包括:

新产品开发:

在新产品设计阶段,可以查询历史DFMEA分析,借鉴类似产品的失效模式和应对措施。

产品改进:在现有产品的持续改进过程中,可以查询历史DFMEA和PFMEA分析,识别产品和工艺中的关键失效。

供应商管理:

可以要求供应商提供相关部件或工艺的FMEA分析报告,作为供应商管理的依据。

培训和知识沉淀:FMEA库可以作为FMEA方法和实践经验的培训教材,实现FMEA知识的沉淀和传承。

过程审核:

FMEA库中的分析报告和改进措施,可以作为过程审核的重要依据。

总之,FMEA在PLM中扮演着重要的角色,FMEA库的有效管理可以进一步提高FMEA分析的价值,促进产品开发和生产质量的持续改进。

FMEA分析的结果在实际项目中的应用主要体现在以下几个方面:

产品设计优化

DFMEA分析可以帮助工程师识别产品设计中的潜在失效模式,并根据失效的严重程度、发生概率和检测概率,制定相应的设计改进措施。这些

改进措施可以包括优化产品结构、选用更可靠的材料和部件、改进工艺参数等,从而提高产品的可靠性和质量。

生产工艺改进

PFMEA分析可以帮助生产团队识别制造过程中的关键失效模式,并采取相应的预防措施,如优化工艺参数、改善检测手段、增加过程控制等。

这些改进措施可以有效地降低生产过程中的质量风险,提高产品一致性。

质量管理支持

FMEA分析的结果可以为其他质量管理工具提供依据和输入,如:

FMEA(失效模式与影响分析)：FMEA分析的失效模式、发生概率和严重程度等数据可以直接用于FMEA。

APQP(先期产品质量策划)：FMEA分析的结果可以为APQP中的产品和过程设计提供重要参考。

SPC(统计过程控制)：FMEA分析可以帮助识别关键的质量特性,为SPC的实施提供指导。

客户投诉分析

当出现客户投诉时,FMEA分析的历史数据可以为根源分析提供依据,找出产品设计或生产过程中的潜在失效模式,并采取针对性的纠正和预

防措施,从而有效地解决客户问题。

供应商管理

要求供应商提供相关部件或工艺的FMEA分析报告,可以帮助评估供应商的产品和服务质量,为供应商选择和绩效评估提供依据。

总的来说,FMEA分析的结果能够为产品开发、生产制造、质量管理等各个环节提供有价值的输入和支持,是实现产品和过程持续改进的重要手段。

FMEA分析在不同行业中有广泛的应用,主要包括以下几个方面:

汽车行业

在汽车行业中,FMEA被广泛应用于新车型开发、零部件改进、生产工艺优化等场景。例如:

汽车制造商在开发新一代发动机时,应用DFMEA分析识别了活塞环的潜在失效模式,并优化了材料和制造工艺,大幅提高了发动机的可靠性。

变速箱供应商应用PFMEA分析发现生产线上的主轴进料不稳定问题,通过改善工艺参数和增加在线检测,解决了该问题。

航空航天行业

航空航天行业对产品安全性和可靠性有严格要求,FMEA在该行业应用广泛。例如:

航空发动机制造商使用DFMEA分析,优化了压气机叶片的设计,大幅降低了叶片断裂的风险。

航天运载火箭制造商采用PFMEA方法,识别并改进了焊接质量问题,提高了火箭结构件的一致性。

电子电器行业

电子电器行业产品种类繁多,FMEA在产品开发、可靠性验证等环节有广泛应用。例如:

智能手机制造商应用DFMEA分析,优化了手机外壳结构,大幅降低了摔落导致的屏幕破裂问题。

家电制造商采用PFMEA分析,识别并改进了线路板焊接工艺,提高了产品的耐用性。

医疗器械行业

医疗器械行业对产品安全性和可靠性有更高的要求,FMEA在该行业得到广泛应用。例如:

医疗设备制造商应用DFMEA分析,优化了骨科手术机器人关键部件的设计,提高了其稳定性和可靠性。

生物制药公司采用PFMEA分析,改进了生产过程中的无菌控制,确保了疫苗的质量安全。

总的来说,FMEA分析在各行业中都有广泛而深入的应用,有助于提高产品和工艺的可靠性,是实现质量管理持续改进的重要手段。

那么FMEA的第五版与之前版本的FMEA有哪些区别呢：

标准体系结构更加清晰

第五版FMEA标准明确了FMEA的三种类型:系统FMEA、设计FMEA和过程FMEA,并为每种类型提供了具体的实施指引。这种分类更加贴近实

际应用场景,有利于用户更好地理解和应用FMEA。

评价指标体系优化

第五版FMEA对严重性(S)、发生概率(O)和检测能力(D)三大评价因素进行了优化,评价标准更加细化和量化,有利于提高FMEA分析的客观性和

可重复性。

风险优先级计算方法更加规范

第五版FMEA明确了风险优先级(RPN)的计算方法,即S×O×D。此外,还引入了风险影响度评估(Risk Effect)和风险暴露度(Risk Exposure)等概

念,为风险识别和评估提供更加全面的依据。

分析过程更加系统化

第五版FMEA提出了基于失效模式关键性的分析步骤,包括失效模式识别、评价、控制措施确定等,使FMEA分析流程更加规范和系统化。

重视过程管理和持续改进

第五版FMEA更加重视FMEA分析的持续性和改进性,要求定期评审FMEA结果,及时更新分析内容,并将改进措施纳入持续改进计划。

注重与其他质量工具的集成应用

第五版FMEA明确了FMEA与其他质量工具(如DFSS、SPC、统计分析等)的关联性,要求在应用FMEA时充分利用其他工具,实现质量管理手段

的协同应用。

总的来说,第五版FMEA在标准体系、评价方法、分析流程等方面都进行了优化和创新,更加注重FMEA在实际应用中的系统性和持续性,有利于

提高FMEA分析的科学性和有效性。

在第五版FMEA标准下,PLM系统可以提供有效的管理支持,具体体现在以下几个方面:

标准化FMEA管理流程

PLM系统可以根据FMEA第五版标准,建立标准化的FMEA管理流程,包括FMEA计划制定、FMEA分析执行、FMEA结果审核、FMEA持续改进等,

确保FMEA分析过程的规范性和一致性。

支持FMEA分析全生命周期管理

PLM系统可以将系统FMEA、设计FMEA和过程FMEA有机整合,实现从产品概念设计、工艺开发到生产制造全生命周期的FMEA管理,确保FMEA

分析的连续性和可追溯性。

优化FMEA分析数据管理

PLM系统可以建立FMEA数据模型,管理FMEA分析过程中的失效模式、失效原因、控制措施等各类数据,并提供数据查询、对比、分析等功能,提

高FMEA分析的有效性。

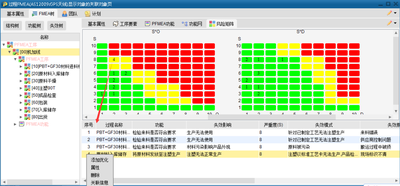

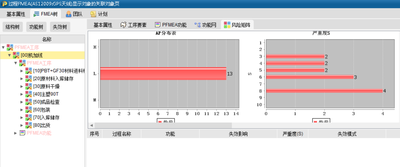

支持FMEA分析结果的可视化

PLM系统可以提供FMEA分析结果的可视化展示功能,如风险矩阵、故障树等,直观呈现FMEA分析结果,有助于识别关键失效风险,指导改进措施的制定。

实现FMEA与其他质量工具的集成

PLM系统可以与DFSS、SPC、统计分析等其他质量管理工具进行集成,实现FMEA分析结果与其他质量数据的联动和共享,提高FMEA分析的科学

性和针对性。

支持FMEA结果的持续改进

PLM系统可以建立FMEA结果的定期评审和持续改进机制,跟踪FMEA分析结果的执行情况,并将改进措施纳入产品和工艺的持续改进计划,确保FMEA

分析的有效性。

总的来说,PLM系统为第五版FMEA的有效管理提供了全方位的支持,有助于提高FMEA分析的规范性、连续性和改进性,是实现FMEA管理

数字化和智能化的重要途径。
